FM和RF法兰密封面图解

‌

  法兰作为管道、阀门和设备之间的重要连接件，在石油、化工、天然气等行业中有着广泛的应用。法兰密封面的形式直接影响着连接的可靠性和安全性，宁钢管件将介绍两种常见的法兰密封面形式FM和RF法兰密封面图解，FM面（凹面）和RF面（突面）分析它们的结构区别、密封原理差异以及适用场合。宁波宁钢管件专业的压力管件法兰供应商。

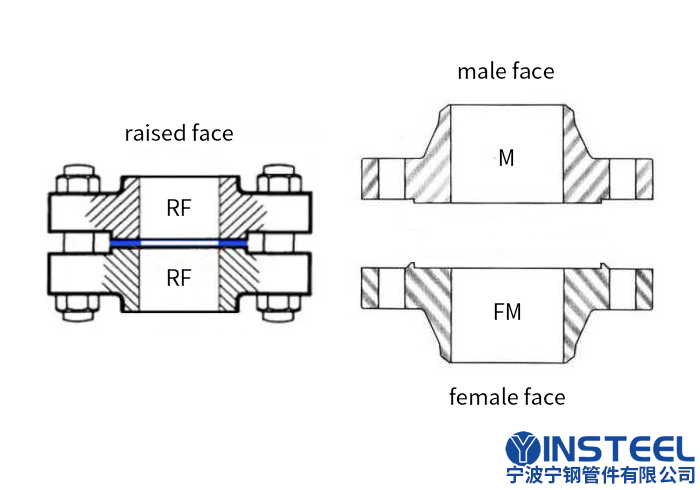

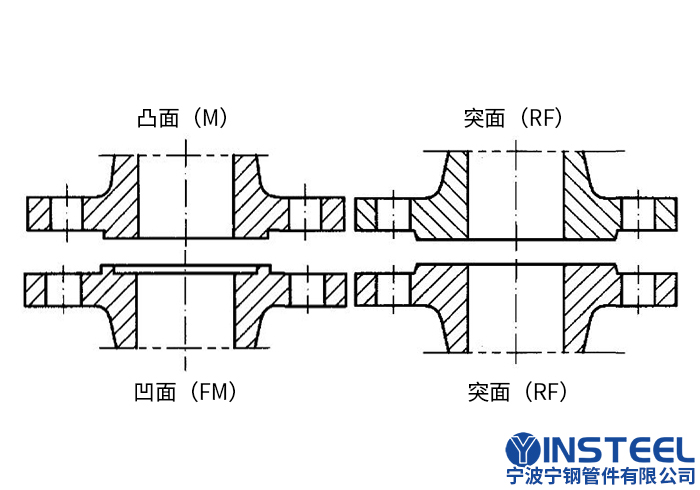

一、结构区别

RF面法兰（突面法兰）：RF面法兰的密封面为一个光滑的平面，表面可以加工出2-3条同心圆沟槽（俗称水线），以增强密封效果。

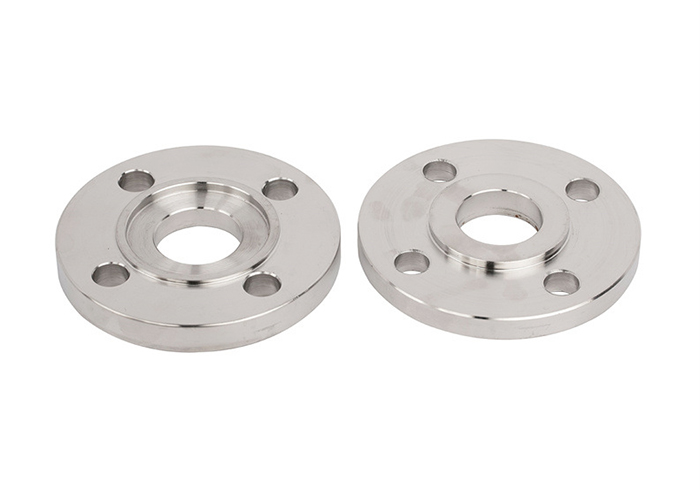

FM面法兰（凹凸面法兰）：FM面法兰的密封面由一个凸面（M）和一个凹面（FM）组成。在凹面内放置垫片，凸面与垫片接触形成密封。这种结构使得垫片在预紧力作用下不易被挤出，具有良好的密封性能。

二、密封原理区别

RF面法兰密封原理：RF面法兰的密封主要依靠垫片与法兰密封面之间的压紧力。由于密封面是平面，垫片在预紧力作用下容易向两侧移动，导致密封效果受到影响。因此对于RF面法兰，需要确保垫片的定位准确。

FM面法兰密封原理：FM面法兰的密封原理是通过凸面（M）与凹面（FM）的配合，使垫片固定在凹面内，不易被挤出。这种结构使得垫片在预紧力作用下能够保持良好的定位，从而保证密封效果。

三、适用场合区别

RF面法兰适用场合：由于RF面法兰结构简单，适用于压力不高、温度不高的场合。一般而言，公称压力在2.5MPa以下的场合，可以选用RF面法兰。

FM面法兰适用场合：FM面法兰具有较好的密封性能和垫片定位能力，适用于压力较高的场合。在一些对密封性能要求较高的管道、阀门和设备连接中，FM面法兰是理想的选择。

  FM面法兰与RF面法兰在结构、密封原理和适用场合上存在一定的差异。RF面法兰只能和RF面法兰配套使用，FM面法兰只能和M面法兰配套使用。在实际应用中应根据具体工况和要求选择合适的法兰密封面形式，确保连接的可靠性和安全性。通过对法兰密封面的深入了解，有助于我们在设计和施工过程中做出更合理的选择，提高工程质量和效率。宁钢管件为客户提供优秀的管道配件解决方案。
